1、人工氣候室系統的組成

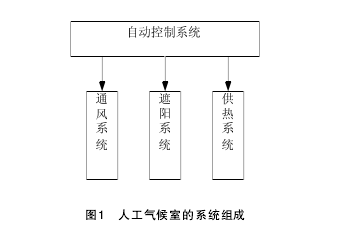

該人工氣候室主要由自動控制系統、通風系統、遮陽系統、供熱系統等四個部分組成，如果是用在農業的溫室育苗和種植大棚，則還需要一個自動噴灌系統。如圖1所示。

2、人工氣候室的系統硬件接線圖

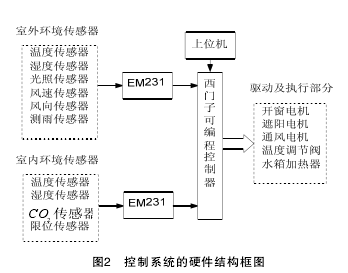

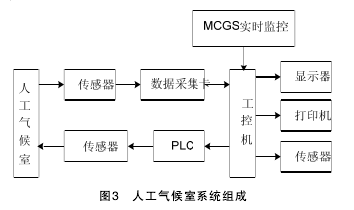

系統的硬件接線圖如圖2所示。各部分的構成與功能在本設計中，人工氣候室控制系統由工業控制計算機、傳感器、數據采集卡、PLC及相應的執行機構組成，如圖3所示。

3、工業控制計算機
本系統采用工控機。軟件是在Windows XP上運行、MCGS組態軟件環境下開發的工業控制軟件。
4、傳感器
人工氣候室目前主要側重于溫度、光照、相對濕度、二氧化碳濃度等參數的監控，主要用溫度傳感器、濕度傳感器、土壤水分傳感器以及光照強度傳感器進行監測。
